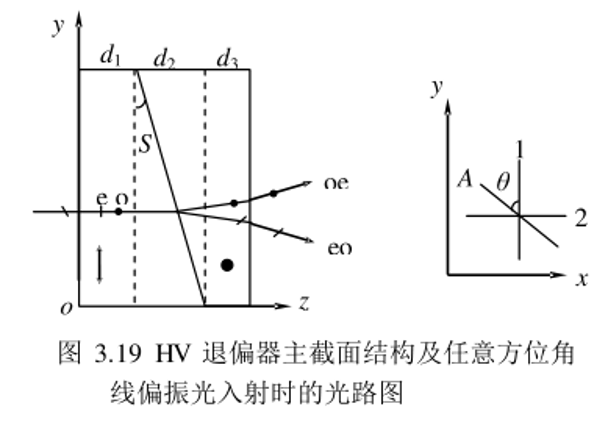

単一のHV型偏光解消器では、すべての偏光、特に水平方向と垂直方向の直線偏光を偏光解消することはできないため、その適用範囲が制限されます。単一のHV偏光解消器は、構造角が非常に小さいウォラストンプリズムとみなすことができます。図1に示すように、光は前半分で直交し同じ方向に伝搬する光線oとeに分割され、後半分ではさらに2つの光線oeとeoに分割され、これらは逆の屈折方向を持つ直線偏光です。これら2つの光線の強度は、正弦または余弦の法則に従って方位角に応じて変化し、通常は互いに異なるため、大きな偏光相関が生じます。したがって、単色光の偏光解消にHV偏光解消器を使用する場合は、方位角45°が必要です。
図1
HV型偏光解消器の原理に基づき、図2に示すように、2つのHV型偏光解消器を45度回転させて組み合わせることで、デュアルBabynett型偏光解消器を形成する。この設計により、2つ目のHV型偏光解消器が1つ目のHV型偏光解消器内の水平または垂直の直線偏光成分を効果的に偏光解消することが可能となり、単一のHV型偏光解消器の機能的な制約を克服できる。
図2：デュアルバビナイン型偏光解消器の構造図
