 ルホ 偏光子 複屈折性フッ化マグネシウム（MgF）製の同一のプリズム2個で構成されています。₂一方のプリズムでは結晶軸が伝搬方向と平行であり、もう一方のプリズムでは垂直である。したがって、e-光はチャネル内で屈折するが、o-光はすべての波長で屈折せずに通過する。  このため、羅洪偏光子は、偏光子の回転を必要とする用途に特に適しています。出力される2つの直線偏光ビームは、固定された互いに直交する振動方向を持ち、その偏光状態はプリズム自体の回転角度の影響を受けません。さらに、高い消光比とビームコリメーション性能という利点も備えています。  しかしながら、羅洪偏光プリズムは光損傷耐性が低く、高出力環境では使用できません。さらに、逆向きに使用すると円錐状の光干渉が生じ、偏光消光比が低下するため、逆向きに使用することもできません。  図1に示すように、羅洪プリズムの偏向角は結晶の複屈折指数によって決定される。 ∆nとプリズムの頂角 θ以下の式を満たす： 偏向角γは、回転角とは無関係に、結晶材料とプリズム構造のみに依存します。白色光が入射すると、無色の直線偏光が生成されます。さらに、直線偏光の変換効率を高めるために、プリズム角θは通常、ブルスト角以上に設定されます。これにより、光がプリズムの傾斜面に到達したとき、元の光（o光）の反射率がゼロになり、光が完全に透過します。結果として、界面での反射損失が最小限に抑えられ、直線偏光の変換率が向上します。図1 羅洪角柱の構造図ロション偏光子は、2つのα-BBOプリズムを接着して作られています。光軸に平行に切断された最初のプリズムは光を受け取り、光軸と直角に切断された2番目のプリズムは、常光線を偏向させずに透過させ、異常光線のみを透過させます。光線は偏向される。ロションプリズムは平面偏光を生成するために使用でき、紫外線にも使用できる。ご要望に応じて、特定の波長に合わせて任意の分離角度を設計できます。

単一のHV型偏光解消器では、すべての偏光、特に水平方向と垂直方向の直線偏光を偏光解消することはできないため、その適用範囲が制限されます。単一のHV偏光解消器は、構造角が非常に小さいウォラストンプリズムとみなすことができます。図1に示すように、光は前半分で直交し同じ方向に伝搬する光線oとeに分割され、後半分ではさらに2つの光線oeとeoに分割され、これらは逆の屈折方向を持つ直線偏光です。これら2つの光線の強度は、正弦または余弦の法則に従って方位角に応じて変化し、通常は互いに異なるため、大きな偏光相関が生じます。したがって、単色光の偏光解消にHV偏光解消器を使用する場合は、方位角45°が必要です。 図1 HV型偏光解消器の原理に基づき、図2に示すように、2つのHV型偏光解消器を45度回転させて組み合わせることで、デュアルBabynett型偏光解消器を形成する。この設計により、2つ目のHV型偏光解消器が1つ目のHV型偏光解消器内の水平または垂直の直線偏光成分を効果的に偏光解消することが可能となり、単一のHV型偏光解消器の機能的な制約を克服できる。 図2：デュアルバビナイン型偏光解消器の構造図

ほぼすべての検出器は偏光感度を示すため、入射光の偏光への依存性を排除し、精度を向上させるために、検出器の前に偏光解消器を配置する必要があります。偏光解消の原理は、もともと特定の偏光方向のみを持つ光を、さまざまなランダムな偏光方向を含む混合状態に変換することで、偏光特性を排除することです。偏光解消を実現するには、「時間」、「空間」、「波長」の観点から偏光状態を変化させる3つの方法があります。 複屈折結晶偏光解消器は、その「ビーム分割特性」を利用して、空間における偏光の整列を完全に乱し、偏光解消、すなわち偏光を非偏光に変換する。偏光を「除去」するのではなく、「中和」するのだ。その基本原理は単純明快である。元々一方向性であった偏光を、様々な方向を持つ無数のビームに分割し、それらを混合することで、方向が定まらないように見える光を作り出すのである。 1、 多色光偏光解消器 リオ偏光解消器は、典型的な多色光（白色光）偏光解消器であり、単板型と二板型があります。単板型多色偏光解消器は、入射偏光の振動面が光軸と45°の角度をなすときに最適な偏光解消性能を発揮します。二板型偏光解消器は、入射光の偏光面に依存しないため、より実用的です。その構造を図1に示します。この偏光解消器は、厚さ比が2:1の2つの複屈折結晶で構成されており、それぞれの光軸は互いに45°の角度で配置されています。全体は、2枚の結晶板を光学接着剤で接合または封止することによって作製されます。その動作原理は、異なる波長の入射光が複屈折素子を通過した後に異なる位相遅延を受けることで、楕円率が変化する楕円偏光が生じるというものです。最終的な出力ビームは、異なる楕円率の偏光がランダムに組み合わさったものとなり、偏光解消が実現されます。     図1 リオット偏光解消器   リオ偏光解消器は優れた互換性を持ち、様々な光源に対応できるため、ジャイロスコープや光センシングなどの用途において大きな実用的価値を発揮します。しかしながら、この偏光解消器にはいくつかの制約があります。広範囲の入射光スペクトル条件下でのみ有効であり、単色光に対しては最適な偏光解消性能を発揮しません。リオ偏光解消器の偏光解消効率は、動作波長、材質、光軸角度、およびプリズムウェッジ角度に依存します。   2．単色光偏光解消器   多色光偏光解消器と比較して、単色光偏光解消器は、多色光の偏光解消においても一般的に優れた性能を発揮するため、ある意味でより幅広い用途があります。単一の四分の一波長板は擬似偏光解消器として機能します。準平面偏光単色光の場合、強度測定のみに使用すると、その性能は非常に良好です。光検出器の偏光感度による誤差を効果的に軽減し、テスト結果の信頼性を確保します。最も一般的な単色光偏光解消器は、図2に示すようなくさび形偏光解消器です。 図2 単一の光学ウェッジ型偏光解消器 入射光が偏光解消器を通過すると、O光とE光に分かれます。結晶内を伝搬する速度が異なるため、2つの光ビームは様々な出射位置で明確な位相差を示します。位相は結晶の厚さの変化に応じて変化します。放出された光は、図3に示すように、直線偏光、楕円偏光、円偏光の状態間で周期的な遷移を起こします。偏光解消器から出る光と自然光の主な違いは、その偏光状態にあります。前者はどの出射位置でも一定の偏光状態を維持するのに対し、後者は異なる位置でランダムな偏光状態を示します。 図3：位置の関数としての放出光の偏光状態の軌跡 この偏光解消器の欠点も同様に明らかです。まず、光学ウェッジ角は十分に小さくなければなりません。そうでなければ、ビームの発散と偏向を引き起こします。動作中、偏光解消装置と受光装置間の距離は、性能を損なうため、過度に大きくしてはなりません。次に、入射光が垂直であり、その偏光面が偏光解消器の光軸と45度の角度をなす場合にのみ、直線偏光の有効な偏光解消が実現できます。これらの制約は、ユニット構造の偏光解消装置の欠点を浮き彫りにします。 多色偏光解消器と単色偏光解消器の構造的な違いは、位相遅延計算式における異なる変数に対応します。位相遅延δは、次の式を用いて計算されます。 ここで、λは入射光の波長、n₀は光oの屈折率、nₐは光eの屈折率、dは複屈折結晶の厚さを表します。多色光偏光解消器は、厚さdが一定の平行板構造を特徴としています。多色光は異なるスペクトル帯域の波長を含むため、それらの波長（λ₁、λ₂、...、λₙ）が変化し、明確な位相差が生じます。一方、単色入射光用に設計された単色光偏光解消器は、厚さ（d₁、d₂、...、dₙ）が異なる複屈折材料を使用することで、出射面上の異なる位置にあるo偏光成分とe偏光成分が明確な位相差を示すようにし、くさび形加工を可能にします。   3．円形丸め検出器 円偏光複屈折や二色性現象を研究する際には、円偏光を脱偏光する必要があることが多い。最も直接的な方法は、まず四分の一波長板を用いて円偏光を直線偏光に変換し、次にその単色直線偏光を脱偏光することである。

当社の非偏光ビームスプリッター（NPBS）キューブは、高精度・高公差の直角プリズム2個を接合し、一方のプリズムの斜辺に金属誘電体コーティングを施した構造になっています。金属誘電体コーティングの偏光依存性が低いため、s偏光とp偏光の透過率と反射率は5%以内の差に収まります。つまり、NPBSは入射光の偏光を変更する必要がありません。当社では、広帯域タイプと単一波長タイプの両方のNPBSを提供可能です。適切な波長範囲で最大の透過効率を実現するために、ビームスプリッターの各面に反射防止コーティングを施すことができます。アプリケーションWSSレーザー応用光ファイバー通信システム40G/100Gコンポーネント                                                                         非偏光ビームスプリッターキューブ 寸法共通仕様さあ、始めましょう！お問い合わせは メール: rose@mt-optics.com関連製品偏光キューブビームスプリッター 光アイソレーター  薄膜線形偏光子私たちについてMT-Optics,Inc.MT-Opticsは2008年に設立され、イメージングシステムおよび光機械装置用の多要素光学部品の輸出を専門とする民間工場です。MT-Opticsは、Optorunコーティングマシン、CNC研削・研磨機、高速精密研磨機、超音波洗浄機などの高度な製造機械と、Zygo、Cary 5000、Trioptics Prism Master 0.5インチプリズム測定システムなどの検査機器を所有しています。ハイテクOEM顧客向けのサプライヤーです。 当社の製品カテゴリー:偏光光学：グラン・テイラー偏光子、グラン・レーザー偏光子、ウォラストン偏光子、ロション偏光子、高透過率グラン・レーザー偏光子、グラン・トンプソン偏光子、グラン・トンプソン偏光ビームスプリッターキューブ、偏光ビームディスプレーサー、広帯域偏光ビームコンバイナー、低次波長板、セメント接合ゼロ次波長板、光学接触ゼロ次波長板、エアスペースゼロ次波長板、真のゼロ次波長板、デュアル波長波長板、無色波長板、石英偏光回転子、偏光キューブビームスプリッター（PBS）、非偏光ビームスプリッターキューブ（NPBS）、薄膜線形偏光子、光アイソレーター。 193nmレーザー用VUVカスタム偏光子： 193nm グラン・テイラー偏光子、193nm グラン・レーザー偏光子、193nm ロション偏光子、193nm 低次波長板、193nm 空気間隔ゼロ次波長板、真空紫外193nmシリーズ。 従来型の光学技術： 高精度ウェッジプリズム、マイクロプリズム、直角プリズム、アナモルフィックプリズムペア、ダブプリズム、ペンタプリズム、ルーフプリズム、コーナーキューブレトロリフレクター、菱形プリズム、 溶融石英平凹レンズ、N-BK7平凹レンズ、CaF2平凸レンズ、ゲルマニウム平凸レンズ、両凸レンズ、ゲルマニウム平凹レンズ、CaF2平凹レンズ、両凹レンズ、メニスカスレンズ、帯域幅アクロマティックレンズ、正方形円筒レンズ、BK7光学ガラス窓、平凸レンズ、溶融石英窓、ホウケイ酸ガラス（パイレックス）窓、ゲルマニウム（Ge）窓、サファイア窓、フッ化マグネシウム（MgF2）窓、ボロフロート窓、ブリュースター窓、誘電体高反射ミラー、ダイクロイックミラー、金属コーティングミラー（Al Ag Au）、ビームスプリッターキューブ、吸収型ニュートラルデンシティフィルター、高精度カラーガラスフィルター、フッ化カルシウム（CaF2）窓、フラットプレートレーザービームスプリッター。  光学コーティング: ダイクロイックミラーフィルム、高反射率フィルム、金属反射フィルム、偏光ビームスプリッターフィルム、通常のビームスプリッターフィルム。 赤外線光学: ゲルマニウム（Ge）窓、サファイア窓、フッ化マグネシウム（MgF2）窓、フッ化カルシウム（CaF2）窓、硫化亜鉛（ZnS）窓、セレン化亜鉛（ZnSe）窓  結晶元素: ベータホウ酸バリウム（BBO）結晶、三ホウ酸リチウム（LBO）結晶、リン酸チタン酸カリウム（KTP）結晶、周期分極KTP（PPKTP）結晶、ニオブ酸リチウム（LiNbO3）結晶、周期分極LN（PPLN）結晶、リン酸二水素二重水素カリウム（KDP-KD*P）結晶、方解石（CaCO₃）結晶、オルトバナジン酸イットリウム（YVO4）結晶、アルファホウ酸バリウム（α-BBO）結晶、ネオジム添加オルトバナジン酸ガドリニウム（Nd:GdVO4）結晶、Er:Yb:YAl₃(BO₃)₄結晶、タングステン酸カリウムガドリニウム（KGW）結晶、ネオジム添加オルトバナジン酸イットリウム（Nd:YVO4）結晶、テルビウムガリウムガーネット（TGG）結晶、クロム添加イットリウムアルミニウムガーネット（Cr4+:YAG）結晶 さあ、始めましょう！お問い合わせは メール: rose@mt-optics.com

私たちの 偏光ビームスプリッター（PBS）キューブは、高精度で公差の高い直角プリズムのペアで構成され、 プリズムは2つあります。一方のプリズムの斜辺には、部分的に反射する金属誘電体コーティングが施されています。入射光は プリズムwに入るべきi光学セメントを通過するパワーを最小限に抑えるため、コーティングされた斜辺を横切る。PBS 無偏光ビームを2つの直交する直線偏光成分に分割できます。P偏光は透過し、S偏光は反射されます。i吸収はごくわずかです。ビームスプリッターの消光比は1000:1より優れています。 N-BK7ガラスを使用した場合、およびUV溶融シリカで作られたビームスプリッターの場合は100.1より優れています。これらのキューブは、使用が推奨されます。 パルスレーザーシステムや、マルチモード高出力レーザーにおける偏光の精製に用いられる。アプリケーションWSSレーザー応用光ファイバー通信システム40G/100Gコンポーネント偏光ビームスプリッターキューブ 寸法 共通仕様材料N-BK7またはUV溶融石英T標準寸法3 mm x 3 mm x 3 mm、3.2 mm x 3.2 mm x 3.2 mm平坦性λ/4@632.8nm表面品質（スクラッチ/ディグ）40-20より優れているビーム偏向95%、Ts< 1%主反射率Rs> 99%、Rp< 5%コーティング「斜辺に偏光ビームスプリッターコーティング、その他の入力面および出力面に反射防止コーティング」 その他のサイズ、くさび形角度、直径、コーティングについてもご要望に応じて対応可能です。さあ、始めましょう！お問い合わせは メール: rose@mt-optics.com関連製品非偏光ビームスプリッターキューブ（NPBS）光アイソレーター薄膜線形偏光子私たちについてMT-Optics,Inc.MT-Opticsは2008年に設立され、イメージングシステムおよび光機械装置用の多要素光学部品の輸出を専門とする民間工場です。MT-Opticsは、Optorunコーティングマシン、CNC研削・研磨機、高速精密研磨機、超音波洗浄機などの高度な製造機械と、Zygo、Cary 5000、Trioptics Prism Master 0.5インチプリズム測定システムなどの検査機器を所有しています。ハイテクOEM顧客向けのサプライヤーです。 当社の製品カテゴリー:偏光光学：グラン・テイラー偏光子、グラン・レーザー偏光子、ウォラストン偏光子、ロション偏光子、高透過率グラン・レーザー偏光子、グラン・トンプソン偏光子、グラン・トンプソン偏光ビームスプリッターキューブ、偏光ビームディスプレーサー、広帯域偏光ビームコンバイナー、低次波長板、セメント接合ゼロ次波長板、光学接触ゼロ次波長板、エアスペースゼロ次波長板、真のゼロ次波長板、デュアル波長波長板、無色波長板、石英偏光回転子、偏光キューブビームスプリッター（PBS）、非偏光ビームスプリッターキューブ（NPBS）、薄膜線形偏光子、光アイソレーター。  193nmレーザー用VUVカスタム偏光子： 193nm グラン・テイラー偏光子、193nm グラン・レーザー偏光子、193nm ロション偏光子、193nm 低次波長板、193nm 空気間隔ゼロ次波長板、真空紫外193nmシリーズ。  従来型の光学技術： 高精度ウェッジプリズム、マイクロプリズム、直角プリズム、アナモルフィックプリズムペア、ダブプリズム、ペンタプリズム、ルーフプリズム、コーナーキューブレトロリフレクター、菱形プリズム、溶融石英平凹レンズ、N-BK7平凹レンズ、CaF2平凸レンズ、ゲルマニウム平凸レンズ、両凸レンズ、ゲルマニウム平凹レンズ、CaF2平凹レンズ、両凹レンズ、メニスカスレンズ、帯域幅アクロマティックレンズ、正方形円筒レンズ、BK7光学ガラス窓、平凸レンズ、溶融石英窓、ホウケイ酸ガラス（パイレックス）窓、ゲルマニウム（Ge）窓、サファイア窓、フッ化マグネシウム（MgF2）窓、ボロフロート窓、ブリュースター窓、誘電体高反射ミラー、ダイクロイックミラー、金属コーティングミラー（Al Ag Au）、ビームスプリッターキューブ、吸収型ニュートラルデンシティフィルター、高精度カラーガラスフィルター、フッ化カルシウム（CaF2）窓、フラットプレートレーザービームスプリッター。  光学コーティング: ダイクロイックミラーフィルム、高反射率フィルム、金属反射フィルム、偏光ビームスプリッターフィルム、通常のビームスプリッターフィルム  赤外線光学: ゲルマニウム（Ge）窓、サファイア窓、フッ化マグネシウム（MgF2）窓、フッ化カルシウム（CaF2）窓、硫化亜鉛（ZnS）窓、セレン化亜鉛（ZnSe）窓  結晶元素: ベータホウ酸バリウム（BBO）結晶、三ホウ酸リチウム（LBO）結晶、リン酸チタン酸カリウム（KTP）結晶、周期分極KTP（PPKTP）結晶、ニオブ酸リチウム（LiNbO3）結晶、周期分極LN（PPLN）結晶、リン酸二水素二重水素カリウム（KDP-KD*P）結晶、方解石（CaCO₃）結晶、オルトバナジン酸イットリウム（YVO4）結晶、アルファホウ酸バリウム（α-BBO）結晶、ネオジム添加オルトバナジン酸ガドリニウム（Nd:GdVO4）結晶、Er:Yb:YAl₃(BO₃)₄結晶、タングステン酸カリウムガドリニウム（KGW）結晶、ネオジム添加オルトバナジン酸イットリウム（Nd:YVO4）結晶、テルビウムガリウムガーネット（TGG）結晶、クロム添加イットリウムアルミニウムガーネット（Cr4+:YAG）結晶 さあ、始めましょう！お問い合わせは メール: rose@mt-optics.com

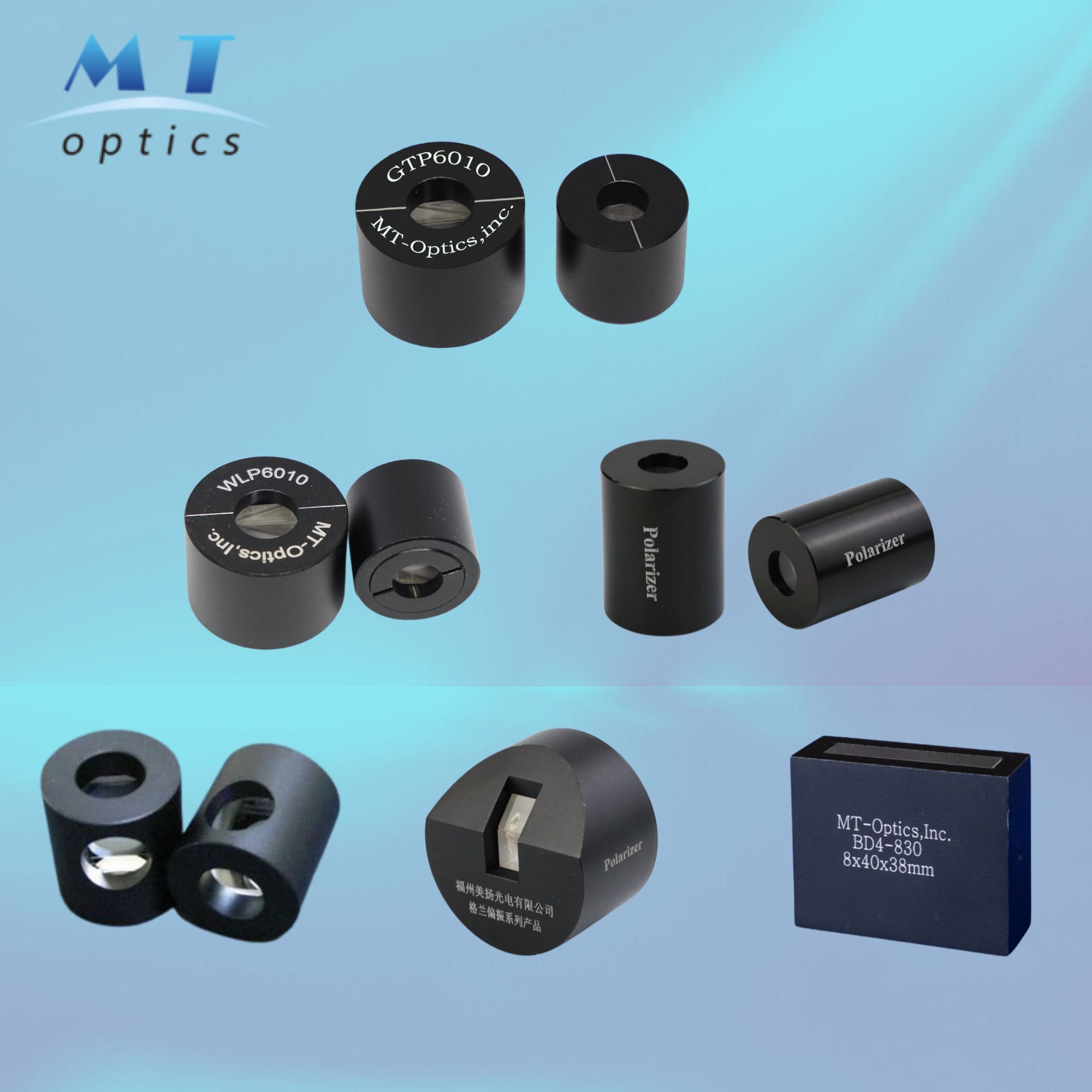

偏光板 直線偏光レーザーを生成するためにレーザーシステムで広く使用されている重要な光学部品です。MT-Optics社は、a-BBO、方解石、YVO4、石英の4種類の材料を用いた偏光子を製造しており、幅広いスペクトルと高い偏光純度のアプリケーションに適しています。以下は偏光子の種類の概要です。これらを比較することで、アプリケーションに最適なものをお選びいただけます。   偏光板 材料 図 特性と応用 グランテイラー偏光板 α-BBO（200～3500nm） 方解石（230～2300nm） YVO4 (500～4000nm) エアスペースブリュースター角カットに近い高い偏光純度ショート丈低～中電力アプリケーションに適しています グランレーザー偏光子 α-BBO（200～3500nm） 方解石（230～2300nm） YVO4 (500～4000nm) エアスペースブリュースター角カットに近い高いダメージ閾値脱出窓付き高出力アプリケーションに適しています 高透過率グランレーザー偏光子 YVO4（450～4000nm） 方解石（550～2400nm） エアスペースすべてのブリュースター角切断最高の透過率脱出窓付き高出力アプリケーションに適していますブリュースター角入力 グラン・トンプソン偏光子 α-BBO（220～900nm） 方解石（350～2300nm） セメント広い受光角低電力アプリケーションに適しています グラン・トンプソン偏光ビームスプリッターキューブ 方解石（350～2300nm） セメント高い偏光純度高透過率低電力アプリケーションに適していますO線とE線を45°で分割 広帯域偏波ビームコンバイナー YVO4 (500～4000nm) エアスペース高いダメージ閾値500～4000nm範囲の広帯域 ウォラストン偏光板 α-BBO（200～3500nm） 方解石（550～2300nm） YVO4 (500～4000nm) 石英（200～2300nm） セメント通常のビームと異常なビームを特定の角度で分離します低電力アプリケーションや大きなビーム偏向を必要とするシナリオに適しています ロション偏光板 α-BBO（200～3500nm） YVO4 (500～4000nm) 石英（200～2300nm） 光学的に接触高い偏光純度低電力または高電力アプリケーションに適しています   材質比較表のテキスト抽出:   YVO4 方解石 α-BBO 石英 透明性 500～4000nm 350～2200nm 200～3500nm 200～2300nm 結晶クラス（一軸） 陽性（no=na=nb、ne=nc） 否定形（no=na=nb、ne=nc） 否定形（no=na=nb、ne=nc） 陽性（no=na=nb、ne=nc） モース硬度 5 3 4.5 7 熱膨張係数 aa=4.43×10-6/k ac=11.37×10-6/k aa=24.39×10-6/k ac=5.68×10-6/k aa=4×10-6/k ac=36×10-6/k aa=6.2×10-6/k ac=10.7×10-6/k 吸湿性 低い 低い 低い 低い

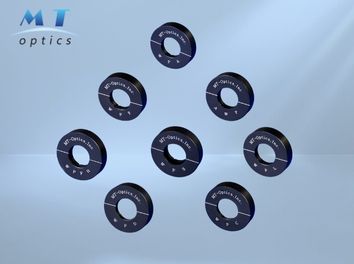

    波長板は主に4つの種類に分けられます。   低次波長板（WPL） ゼロオーダー波長板 - エポキシ（WPC）で接着 ゼロ次波長板 - 光学的に接触（WPO） ゼロ次波長板-エアスペース（WPA） 真のゼロ次波長板-Cemente（WPF） 真のゼロ次波長板 - シングルプレート（WPS） アクロマート波長板（AWP） クォーツ偏光回転子（WPR）
