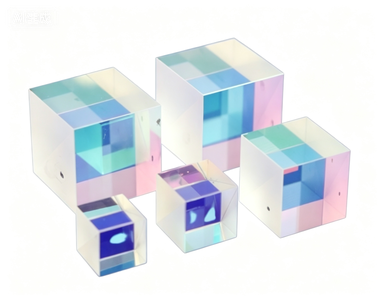

私たちの 偏光ビームスプリッター（PBS）キューブは、高精度で公差の高い直角プリズムのペアで構成され、 プリズムは2つあります。一方のプリズムの斜辺には、部分的に反射する金属誘電体コーティングが施されています。入射光は プリズムwに入るべきi光学セメントを通過するパワーを最小限に抑えるため、コーティングされた斜辺を横切る。PBS 無偏光ビームを2つの直交する直線偏光成分に分割できます。P偏光は透過し、S偏光は反射されます。i吸収はごくわずかです。ビームスプリッターの消光比は1000:1より優れています。 N-BK7ガラスを使用した場合、およびUV溶融シリカで作られたビームスプリッターの場合は100.1より優れています。これらのキューブは、使用が推奨されます。 パルスレーザーシステムや、マルチモード高出力レーザーにおける偏光の精製に用いられる。
アプリケーション
WSS
レーザー応用
光ファイバー通信システム
40G/100Gコンポーネント
偏光ビームスプリッターキューブ
寸法
共通仕様
材料 | N-BK7またはUV溶融石英 |
T標準寸法 | 3 mm x 3 mm x 3 mm、3.2 mm x 3.2 mm x 3.2 mm |
平坦性 | λ/4@632.8nm |
表面品質 | （スクラッチ/ディグ）40-20より優れている |
ビーム偏向 | <3分角 |
入射角 | 0±3 |
主透過率 | Tp>95%、Ts< 1% |
主反射率 | Rs> 99%、Rp< 5% |
コーティング | 「斜辺に偏光ビームスプリッターコーティング、その他の入力面および出力面に反射防止コーティング」 |
その他のサイズ、くさび形角度、直径、コーティングについてもご要望に応じて対応可能です。
さあ、始めましょう！お問い合わせは メール: rose@mt-optics.com
関連製品

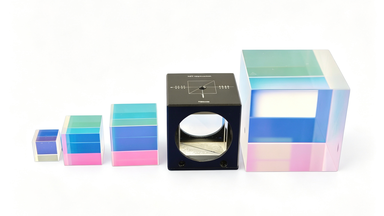

非偏光ビームスプリッターキューブ（NPBS）

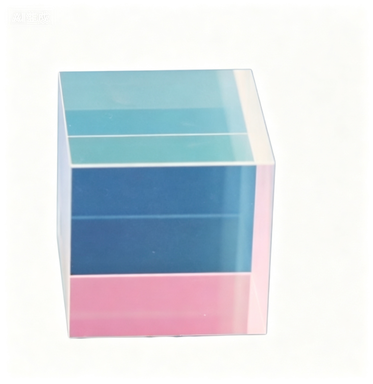

光アイソレーター

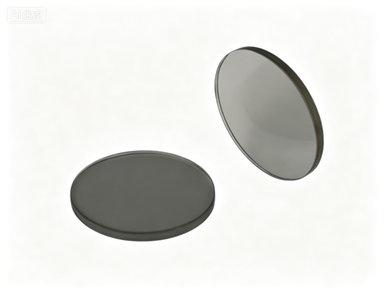

薄膜線形偏光子
私たちについて

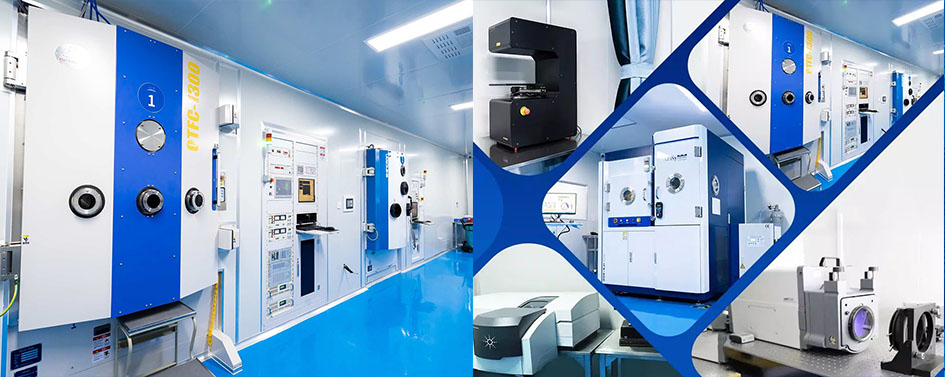

MT-Optics,Inc.MT-Opticsは2008年に設立され、イメージングシステムおよび光機械装置用の多要素光学部品の輸出を専門とする民間工場です。MT-Opticsは、Optorunコーティングマシン、CNC研削・研磨機、高速精密研磨機、超音波洗浄機などの高度な製造機械と、Zygo、Cary 5000、Trioptics Prism Master 0.5インチプリズム測定システムなどの検査機器を所有しています。ハイテクOEM顧客向けのサプライヤーです。
