グランプリズムシリーズはどのように選択すればよいですか?

グランプリズムシリーズはどのように選択すればよいですか?

May 14, 2024

偏光板 直線偏光レーザーを生成するためにレーザーシステムで広く使用されている重要な光学部品です。MT-Optics社は、a-BBO、方解石、YVO4、石英の4種類の材料を用いた偏光子を製造しており、幅広いスペクトルと高い偏光純度のアプリケーションに適しています。以下は偏光子の種類の概要です。これらを比較することで、アプリケーションに最適なものをお選びいただけます。



偏光板 材料 特性と応用

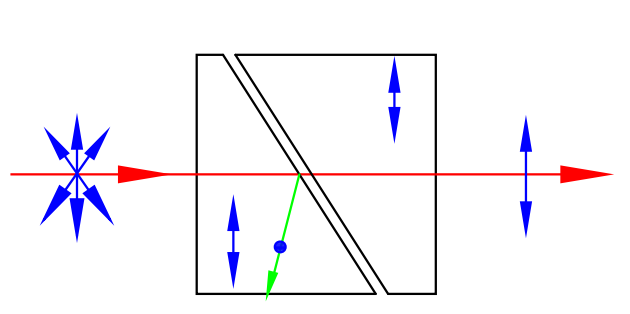

グランテイラー偏光板

α-BBO(200~3500nm)

方解石(230~2300nm)

YVO4 (500~4000nm)

エアスペース
ブリュースター角カットに近い
高い偏光純度
ショート丈
低~中電力アプリケーションに適しています

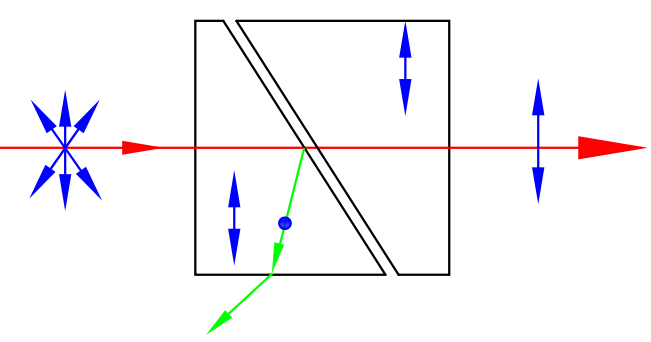

グランレーザー偏光子

α-BBO(200~3500nm)

方解石(230~2300nm)

YVO4 (500~4000nm)

エアスペース
ブリュースター角カットに近い
高いダメージ閾値
脱出窓付き
高出力アプリケーションに適しています

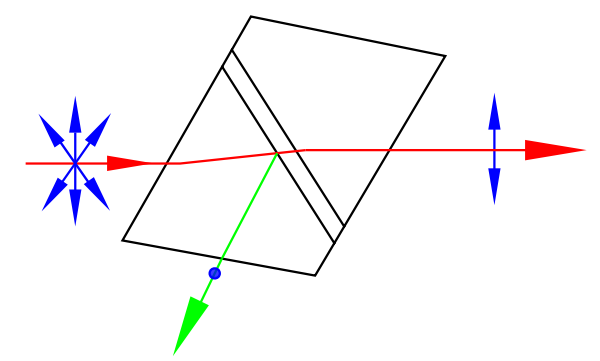

高透過率グランレーザー偏光子

YVO4(450~4000nm)

方解石(550~2400nm)

エアスペース
すべてのブリュースター角切断
最高の透過率
脱出窓付き
高出力アプリケーションに適しています
ブリュースター角入力

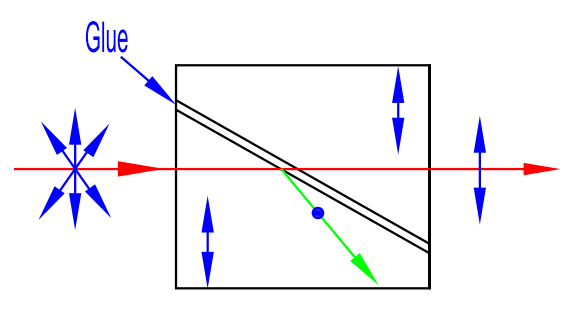

グラン・トンプソン偏光子

α-BBO(220~900nm)

方解石(350~2300nm)

セメント
広い受光角
低電力アプリケーションに適しています

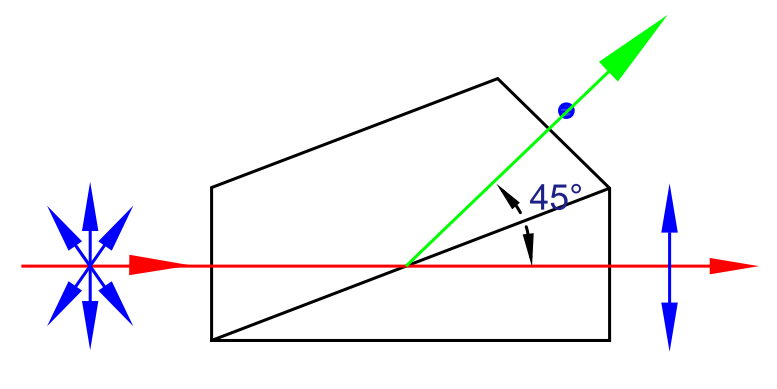

グラン・トンプソン偏光ビームスプリッターキューブ 方解石(350~2300nm) セメント
高い偏光純度
高透過率
低電力アプリケーションに適しています
O線とE線を45°で分割

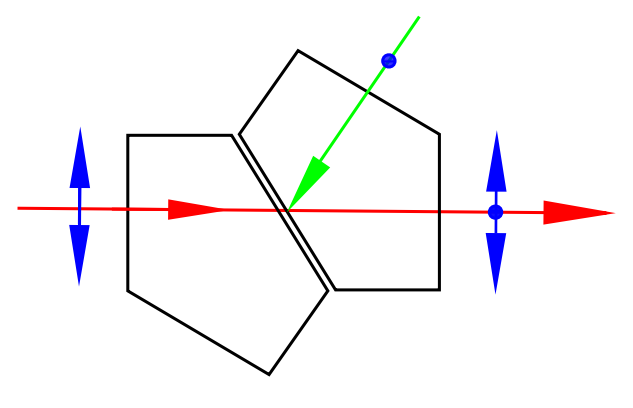

広帯域偏波ビームコンバイナー YVO4 (500~4000nm) エアスペース
高いダメージ閾値
500~4000nm範囲の広帯域

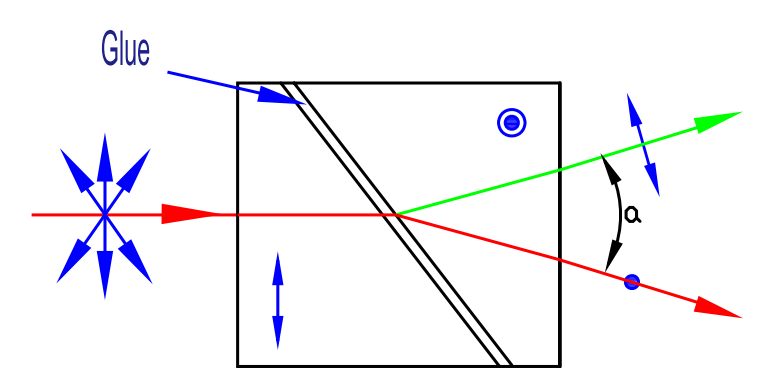

ウォラストン偏光板

α-BBO(200~3500nm)

方解石(550~2300nm)

YVO4 (500~4000nm)

石英(200~2300nm)

セメント
通常のビームと異常なビームを特定の角度で分離します
低電力アプリケーションや大きなビーム偏向を必要とするシナリオに適しています

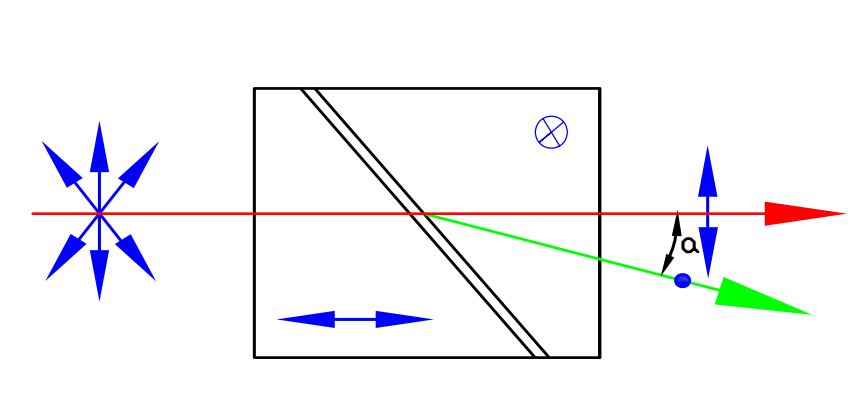

ロション偏光板

α-BBO(200~3500nm)

YVO4 (500~4000nm)

石英(200~2300nm)

光学的に接触
高い偏光純度
低電力または高電力アプリケーションに適しています



材質比較表のテキスト抽出:

  YVO4 方解石 α-BBO 石英
透明性 500~4000nm 350~2200nm 200~3500nm 200~2300nm
結晶クラス(一軸) 陽性(no=na=nb、ne=nc) 否定形(no=na=nb、ne=nc) 否定形(no=na=nb、ne=nc) 陽性(no=na=nb、ne=nc)
モース硬度 5 3 4.5 7
熱膨張係数

aa=4.43×10-6/k

ac=11.37×10-6/k

aa=24.39×10-6/k

ac=5.68×10-6/k

aa=4×10-6/k

ac=36×10-6/k

aa=6.2×10-6/k

ac=10.7×10-6/k

吸湿性 低い 低い 低い 低い
