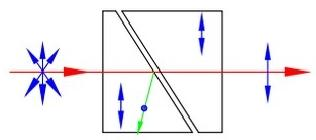

グランテイラー偏光板 は、他の偏光状態の光から直線偏光を生成する装置です。空気層で分離された 2 つの同じ複屈折材料プリズムで構成されます。グラン テイラー偏光子は、入射する非偏光ビームをビーム光線に分割します。1 つは反対側を透過する異常光線で、もう 1 つは完全に内部反射して吸収される常光線です。
|
特徴： エアスペース ブリュースター角カットに近い 高い偏光純度 ショート丈 低中電力アプリケーションに適しています |
 |
商品番号 :
GTP製品の原産地 :
FuZhou仕様:
| 材料： | α-BBO、方解石、YVO4 |
| 波長範囲: | α-BBO: 200～3500 nm、方解石: 350～2300 nm、YVO4:500～5000 nm |
| 消光比: | 方解石:<5x10-5; a-BBO:<5x10-6 ,YVO4:<5x10-6 |
| 並列処理: | <1円弧分 |
| 表面品質: | 20/10 |
| ビーム偏向: | < 3分角 |
| 波形歪み: | 1/4@632.8nm |
| ダメージ閾値: | >200 MW/cm2 |
| コーティング： | 単結晶MgF2 |
| マウント： | ブラックアルマイト加工 |
1. a-BBOグランテイラー偏光子
| 部品番号 | 波長範囲(nm) | 消光比 | 角度視野(°) | CA fa(mm) | 外径 fd(mm) | L±0.1(mm) |
| GTP5206 | 200-270 | <5x10-6 | >6.0 | 6.0 | 15.0 | 15.0 |
| GTP5208 | 8.0 | 25.4 | 17.0 | |||
| GTP5210 | 10.0 | 25.4 | 19.0 | |||
| GTP5215 | 15.0 | 30.0 | 23.0 | |||
| GTP5220 | 20.0 | 38.0 | 29.0 | |||
| GTP5306 | 300～700 | <5x10-6 | >6.0 | 6.0 | 15.0 | 15.0 |
| GTP5308 | 8.0 | 25.4 | 17.0 | |||
| GTP5310 | 10.0 | 25.4 | 19.0 | |||
| GTP5315 | 15.0 | 30.0 | 23.0 | |||
| GTP5320 | 20.0 | 38.0 | 29.0 | |||
| GTP5706 | 700～3000 | <5x10-6 | >6.0 | 6.0 | 15.0 | 15.0 |
| GTP5708 | 8.0 | 25.4 | 17.0 | |||
| GTP5710 | 10.0 | 25.4 | 19.0 | |||
| GTP5715 | 15.0 | 30.0 | 23.0 | |||
| GTP5720 | 20.0 | 38.0 | 29.0 |
2. 方解石グラン・テイラー偏光板
| 部品番号 | 波長範囲(nm) | 消光比 | 角度視野(°) | CA fa(mm) | 外径 fd(mm) | L ±0.1(mm) |
| GTP6006 | 350-2300 | <5x10-5 | >7.7 | 6.0 | 15.0 | 15.0 |
| GTP6008 | 8.0 | 25.4 | 17.0 | |||
| GTP6010 | 10.0 | 25.4 | 19.0 | |||
| GTP6015 | 15.0 | 30.0 | 23.0 | |||
| GTP6020 | 20.0 | 38.0 | 29.0 |
3. YVO4グランテイラー偏光板
| 部品番号 | 波長範囲(nm) | 消光比 | 角度視野(°) | CA fa(mm) | 外径 fd(mm) | L ±0.1(mm) |
| GTP9006 | 500～4000 | <5x10-6 | >6.5 | 6.0 | 15.0 | 12.0 |
| GTP9008 | 8.0 | 25.4 | 15.0 | |||
| GTP9010 | 10.0 | 25.4 | 17.0 | |||
| GTP9015 | 15.0 | 30.0 | 20.0 | |||
| GTP9020 | 20.0 | 38.0 | 25.0 |
コアアプリケーション領域 グランテイラー偏光板:
| 応用分野 | 特定の機能 |
| 高出力レーザーシステムと精密光学機器 | 高い消光比により偏光状態が分離され、低い波面歪みによりビーム品質が維持され、高い損傷閾値により固体/ファイバー レーザー共振器の高ピーク電力に耐えます。 |
| レーザー加工とマイクロナノ加工 | 高い偏光純度により、安定したエネルギー供給と均一な集光スポットが確保され、狭線幅レーザーによる精密な切断、溶接、表面処理が可能になります。 |
| 光学計測と偏光ベースの試験 | 低い挿入損失と高い平行度により、正確な偏光状態分析が可能になり、応力複屈折測定と材料の光学異方性の特性評価をサポートします。 |
| スペクトル解析と量子光学実験 | 広帯域の高透過率 (UV-NIR)、高消光比により迷光を抑制し、分光計、量子もつれ光源、その他の精密光学セットアップに適しています。 |
