高角度偏光分離α-BBO方解石YVO4クォーツ

ウォラストン偏光子

グランテイラー偏光板 は、他の偏光状態の光から直線偏光を生成する装置です。空気層で分離された 2 つの同じ複屈折材料プリズムで構成されます。グラン テイラー偏光子は、入射する非偏光ビームをビーム光線に分割します。1 つは反対側を透過する異常光線で、もう 1 つは完全に内部反射して吸収される常光線です。   特徴： エアスペース ブリュースター角カットに近い 高い偏光純度 ショート丈 低中電力アプリケーションに適しています

グランレーザープリズム 高エネルギー用途向けに特別に設計されたグランテイラー偏光子です。ハウジング側面には2つの穴が開けられており、常光線は角度を変えて反射し、穴の1つから偏光子を出射します。   特徴： エアスペース ブリュースター角カットに近い 高い偏光純度 脱出窓付き 高出力アプリケーションに適しています

ウォラストン偏光板 入射光を波長に依存する偏角を持つ異常光線と常光線の2つの光線に分離します。両方の光線は反対側の表面を透過します。   特徴： 接着または光学的に接触 通常のビームと異常なビームを特定の角度で分離する 低電力アプリケーションや大きな偏差が必要な場合に適しています

ロション偏光板 ウォラストン偏光子のように入射ビームを常光線と異常光線に分離しますが、異常光線はそのまま透過しますが、常光線は偏角をつけて透過します。   特徴： 光学的に接触 高い偏光純度 低電力または高電力アプリケーションに適しています

高透過率グランレーザー偏光子 ブリュースターカットクリスタルをベースに特別に設計された偏光板で、透過率を通常85%以上から95%に向上させることができます。この偏光板は方解石とYVO4の両方から作製できます。   特徴： エアスペース すべてのブリュースター角切断 高い偏光純度 脱出窓付き 高出力アプリケーションに適しています 高透過率 ブリュースター角入力

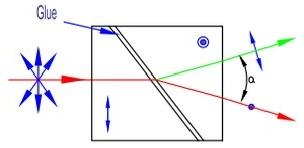

グラン・トンプソン偏光板 同じ方解石のプリズム2つを接合したもので、異常光線は透過し、常光線は屈折して吸収されます。   特徴： セメント 広い受光角 低電力アプリケーションに適しています

グラン・トンプソン偏光ビームスプリッターキューブ 2 つの接着方解石プリズムを使用して、非偏光を s 偏光 (45° 偏向) と p 偏光 (透過) ビームに分離します。長方形の金属ハウジングで 90% 以上の透過率を実現しており、干渉法やレーザー システムなどの二重直線偏光状態を必要とするアプリケーションに最適です。   特徴： セメント 高い偏光純度 高透過率 低電力アプリケーションに適しています O線とE線を45度で分割

偏光ビームディスプレイサー 偏光ビームを互いに平行な2つの直交偏光ビームに分離するために使用されます。常光ビームはそのまま透過し、異常光ビームは常光ビームから出射されます。偏光ビームスプリッターとして使用できます。偏光ビームディスプレイサーは、2つの直交偏光ビームを結合するためにも使用できます。偏光ビームディスプレイサーに最も広く使用されている材料は、イットリウムバナデート（YVO4）、α-BBO、方解石などです。 特徴： 動作波長 350～4000nmYVO4、α-BBO、方解石が利用可能直交偏光出力、入力に平行な出力高い消光比（>105)

偏光ビームコンバイナー 2枚のYVO4プリズムで構成されています。方解石偏光コンバイナーは、2つの偏光ビームを45°で入射させることができます。詳細はGian Thompsonを参照してください。 方解石製の偏光ビームスプリッターキューブは、偏光ビームコンバイナーとしても機能します。ただし、接着剤で固定されているため、損傷閾値は低くなります。一方、YVO4製のエアスペース型偏光ビームコンバイナーは特別に設計されています。2つの入射偏光ビーム間の角度は100.6度です。すべての入射面と出射面は光学研磨とコーティングが施されています。   特徴： エアスペース 高い損傷閾値 500～4000nmの広帯域

多重次数波長板 光路の位相差は、設計位相差に加えて、一定数の波長シフトを受けることを意味します。マルチオーダー波長板の厚さは常に約0.5mmです。ゼロオーダー波長板と比較して、マルチオーダー波長板は波長と温度の変化に対してより敏感です。しかし、マルチオーダー波長板は価格が安く、感度の向上が重要でない多くの用途で広く使用されています。   特徴： 厚さ: 0.2～0.5 mm 高いダメージ閾値 温度帯域幅の向上 低コスト

光学的に接触したゼロ次波長板 2枚の水晶板を高速軸を交差させて光学的に接合し、光路にエポキシ樹脂は使用しません。2枚の水晶板の厚さの差が位相差を決定します。ゼロオーダー波長板は、マルチオーダー波長板に比べて温度や波長変化に対する依存性が大幅に低くなります。   特徴： 光学的に接触 厚さ1.5～2mm ダブルリターデーションプレート 広いスペクトル帯域幅 広い温度帯域 高ダメージ閾値

エアスペースゼロオーダー波長板 2枚の水晶板をマウントに設置し、その間に空気層を形成することで構成されます。2枚の水晶板の厚さの差が位相差を決定します。ゼロオーダー波長板は、マルチオーダー波長板に比べて温度や波長変化に対する依存性が大幅に低くなります。   特徴： エアスペース 厚さ1.5～2mm ダブルリターデーションプレート 広いスペクトル帯域幅 広い温度帯域 高ダメージ閾値 ARコーティングおよびマウント

このタイプのゼロ次波長板は、真のゼロ次波長板と BK7 基板で構成されています。波長板は非常に薄く、損傷しやすいため、BK7 プレートの機能は波長板を強化することです。   特徴： 広いスペクトル帯域幅 広い温度帯域幅 広角帯域幅 Expoyによって強化された

デュアル波長波長板 2つの異なるレーザー波長の偏光状態を精密に制御するために設計された高度な光学部品です。レーザー技術、非線形光学システム、精密光学機器に広く使用されています。その主な機能は、特定の2つの波長において所定の位相遅延を提供することで、偏光変換効率を最適化し、複雑な光学システムの要求を満たすことです。

アクロマート波長板 ゼロオーダー波長板と似ていますが、2枚の板が異なる複屈折結晶で作られている点が異なります。2つの材料の複屈折の分散が異なるため、広い波長範囲で位相差値を設定できます。そのため、位相差は波長の変化に対してそれほど敏感ではありません。つまり、広帯域の波長範囲で使用できます。   特徴： エポキシセメントまたはエアースペースが利用可能 非常に広い帯域幅

石英偏光回転子 一般的なレーザー波長において、偏光回転子の光軸は光学素子の研磨面に対して垂直に配置されており、45度または90度の回転が可能です。その結果、入射した直線偏光はデバイス内を伝播する際に回転します。MT-Optics社では、左回りと右回りの偏光回転子をご提供しています。

偏光キューブビームスプリッター ランダム偏光ビームを2つの直交直線偏光成分に分割します。S偏光は90度反射され、P偏光は透過します。各ビームスプリッターは、高精度で公差の大きい2つの直角プリズムを接着したもので、一方のプリズムの斜辺には誘電体コーティングが施されています。

非偏光ビームスプリッターキューブ 高精度で公差の大きい2つの直角プリズムを、片方のプリズムの斜面に金属誘電体コーティングを施して接着したものです。金属誘電体コーティングは偏光依存性が低いため、S偏光とP偏光の透過率と反射率は5%以内です。つまり、入射ビームの偏光状態は変化しません。当社は、広帯域タイプと単一波長タイプの無偏光キューブビームスプリッター（NPBS）を提供しています。ビームスプリッターの両面には反射防止コーティングが施されており、適切な波長範囲で最大の透過効率を実現します。

光アイソレータ 偏光ビームスプリッターキューブ（PBS）と水晶製の1/4波長板を組み合わせたものです。入射光はPBSによって直線偏光となり、1/4波長板によって円偏光に変換されます。出射光の一部がアイソレータに反射して戻ってきた場合、1/4波長板は反射光を入射光に垂直な直線偏光に変換します。この直線偏光はPBSによって遮断され、システムの入射側に戻ることはありません。   特徴：光学フィードバックをブロックする直線偏光の受動的な分離高い隔離性RoHS準拠

薄膜直線偏光子 このコンポーネントは、前面および背面にN-BK7ガラス基板と中間直線偏光フィルムで構成されており、固定リングと回転マウントの2つの取り付けオプションを提供します。光学面全体にわたって透過軸の配向が均一であるため、特定の偏光方向を持つ直線偏光ビームを生成することができます。高い消光比を確保し、広い入射角範囲にわたって効率的に動作します。
