レーザー対応 高透過率 低分散

帯域幅アクロマートレンズ

ウェッジプリズムウェッジプリズムは、一般的にBK7ガラスなどの高品質光学材料から作られ、光学窓と同様の機能を持ち、光学系における分離部品として機能します。光線にわずかで正確な角度偏向を生じさせ、光が元の方向に戻るのを効果的に遮断するように設計されています。この特性により、レーザーアライメントシステム、光学測定機器、結像装置などの用途で非常に有用です。偏向角度を精密に制御することで（通常は厳格な許容誤差が設けられています）、多様な光学設定において信頼性の高い性能を保証します。研究室でも産業用光学アプリケーションでも、ウェッジプリズムは光路を最適化し、光学系の精度を向上させる上で重要な役割を果たします。

マイクロ プリズム MT-Optics, Inc.の直角プリズムは、レーザー光源およびイメージング用途向けに、コーティング付きとコーティングなしの2種類を精密に設計・製造しています。45°-90°-45°の直角プリズムは、0.5mmから5.0mm（A=B=C正三角形）まで、高精度研磨により正確な角度と面を実現しています。カスタマイズ可能なAR/反射コーティングは、特定の波長に対する性能を最適化し、微小光学システムにおける小型化と信頼性の厳しい要件を満たします。光ファイバー、LiDAR、精密機器などに最適で、スペースが限られた高精度なセットアップに最適です。

直角プリズム 光線を90°または180°偏向させるプリズムです。望遠鏡、潜望鏡、その他の光学システムによく使用されます。また、MT-Opticsではレーザーグレードの直角プリズムも取り扱っております。

アナモルフィックプリズムペア 楕円形のレーザーダイオードビームをほぼ円形のビームに変換するために使用されます。プリズムはブリュースター角付近に配置され、屈折率SF11ガラスの角度に合わせてARコーティングが施されているため、平均95%のスループットを実現できます。

ダブプリズム プリズムには2つの用途があります。主な用途は回転子です。ビームを偏向させることなく像を回転させることができます。プリズムを入射平行光線の周りで特定の角度回転させると、像はその角度の2倍回転します。この用途では、平行光線またはコリメート光線を使用し、大きな正方形の反射面を非常にきれいな状態に保つことが非常に重要です。もう一つの用途は再帰反射器です。この用途では、プリズムは直角プリズムとして機能します。

ペンタプリズム 入射ビームを90°に反転させることなく偏向させることができます。90°の偏向角は、プリズムを2つの反射面の交線に平行な軸を中心に回転させても変化しません。この偏向角は、鉛直レベル、測量、アライメント、測距、光学ツールなどで広く用いられます。

ルーフプリズム 直角プリズムと全反射ルーフを組み合わせ、これらを最大の正方形の面に接続します。像を反転・反転させ、さらに90°偏向させることができます。そのため、地上望遠鏡、観察システム、距離計などによく使用されます。

コーナーキューブ反射板 3つの直交反射面を備え、精密な製造工程により、秒角レベルの角度誤差で180°の光再帰反射を実現します。光学ガラスまたは溶融シリカ製で、耐久性を高めるために反射防止膜や保護膜をコーティングすることも可能です。サイズは3mmから50mmまで幅広く取り揃えており、レーザー測距、衛星リモートセンシング、光通信などの用途に合わせて角度やコーティングをカスタマイズできます。これらの堅牢な再帰反射器は振動や温度変化にも強く、過酷な環境下でも信頼性の高い性能を発揮します。

菱形プリズム 像の向きを変えずにレーザービームを変位させるには、入射ビームを2つの45度面で全反射させ、出射面から出射させます。これにより、横方向の変位が生じます。入射面と出射面に反射防止コーティングを施すことで、より高い透過率を実現できます。菱形プリズムは、実体視システムや潜望鏡システムによく用いられています。現在、角度公差は0.5mmから1.5mmまで調整可能です。 <5秒角、ビーム総偏角 <30秒角。大きいサイズもございます。

平凹レンズ 凹面と平面を持つレンズです。負の焦点距離を持ち、像を縮小したり光を拡散させたりするのに使用されます。これらのレンズは、平行光を発散させ、レンズを通して見える虚像を形成します。既存のシステムにおいて、光を拡大したり焦点距離を延ばしたりするためによく使用されます。

平凹レンズ 凹面と平面を持つレンズです。負の焦点距離を持ち、像を縮小したり光を拡散させたりするのに使用されます。これらのレンズは、平行光を発散させ、レンズを通して見える虚像を形成します。既存のシステムにおいて、光を拡大したり焦点距離を延ばしたりするためによく使用されます。

CaF2平凸レンズ CaF2材料で作られています。曲面界面と平面界面を有し、正の焦点距離を持つため、多くのイメージング用途において光の集光と焦点合わせに最適です。例えば、ウェハ上に配置されたマイクロレンズや、マクロ光学システムにも用いられます。

ゲルマニウム平凸レンズ高品質のゲルマニウム製で、凸面と平面を備えています。正の焦点距離を持つこのレンズは、光線を集束させ、投影や後処理のための実像を形成します。顕微鏡や望遠鏡などの光学画像装置では、物体を鮮明に拡大するために広く利用されています。また、レーザーシステムでは、レーザービームを正確に集光するために利用されており、集光された光と拡大された光を必要とする用途において重要な役割を果たしています。

両凸レンズ 両面に同一の凸面を持つレンズは、正の焦点距離を有しています。この設計により、入射光を効果的に集光します。1:1結像では、被写体の正確なサイズと形状を維持しながら、シャープで歪みのない像を再現します。多素子光学系では、他のレンズと連携して球面収差などの諸収差を補正し、全体的な光学性能を向上させます。顕微鏡、望遠鏡、カメラなどに広く応用されているこれらのレンズは、光を集光して鮮明な像を形成する上で重要な役割を果たしており、様々な光学用途に欠かせない存在となっています。

ゲルマニウム(Ge)平凹レンズ ゲルマニウム素材で作られています。凹面と平面を有し、負の焦点距離を持ち、像を縮小したり光を拡散させたりするのに使用されます。これらのレンズは、平行光を発散させ、レンズを通して見える虚像を形成します。既存のシステムにおいて、光を拡大したり焦点距離を延ばしたりするためによく使用されます。

CaF2平凹レンズ CaF2材料で作られています。凹面と平面を有し、負の焦点距離を持ち、像を縮小したり光を拡散させたりするのに使用されます。これらのレンズは、平行光を発散させ、レンズを通して見える虚像を形成します。既存のシステムにおいて、光を拡大したり焦点距離を延ばしたりするためによく使用されます。

両凹レンズ 両面が同一の凹面を持つレンズは、負の焦点距離を持ちます。これらのレンズは、入射光線を本質的に発散させます。1:1結像では、歪みのない忠実な像再現を保証します。多素子光学系では、他のレンズと組み合わせて収差を補正し、焦点距離を微調整することで、全体的な光学性能を最適化します。その光発散特性は、精密な光路制御が求められる光学セットアップに不可欠であり、様々な用途における機能性を向上させます。

メニスカスレンズ MT-Optics,Inc.では、正メニスカスレンズと負メニスカスレンズをご用意しています。正メニスカスレンズは、収差を過度に増加させることなく、正レンズアセンブリの開口数を増加させるために使用できます。負メニスカスレンズは、一方の共役レンズがレンズから比較的離れている場合、または両方の共役レンズがレンズと同じサイズである場合に最適なレンズ形状です。

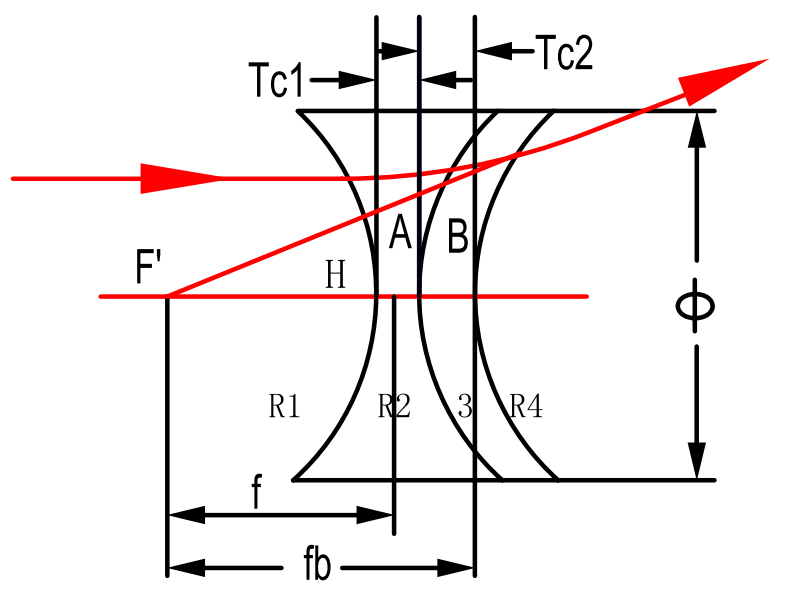

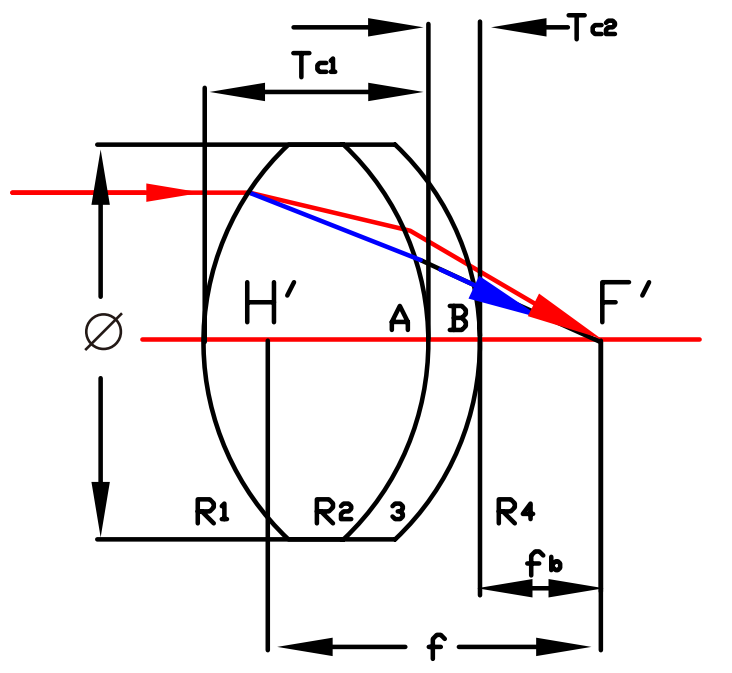

アクロマートレンズ 色収差を最小限に抑えるよう設計された高度な光学部品です。屈折率の異なる複数のガラスを組み合わせることで、異なる波長の光をほぼ一点に集光します。これにより、鮮明で色再現性の高い画像が得られます。カメラ、望遠鏡、顕微鏡などに広く使用され、光学画像の品質向上に貢献しています。高精度な製造により、クリアで歪みのない画像が求められる多様な用途において、信頼性の高い性能を保証します。

シリンドリカルレンズ MT-Optics,Inc.では、平凹レンズと平凸レンズをご用意しています。平凹レンズは負の焦点距離を持ち、像を縮小したり光を拡散させたりするのに使用されます。平凸レンズは正の焦点距離を持ち、多くの画像処理用途において光を集めて焦点を合わせるのに最適です。 シリンドリカルレンズ 眼の乱視を矯正するために、また距離計で乱視を矯正するために使用され、光の点を線に引き伸ばして乱視を生成するために、バーコードスキャン、投影光学システム、レーザー測定システム、ホログラフィーで広く使用されています。

平凸レンズ 曲面界面と平面界面を持つレンズです。正の焦点距離を持ち、多くのイメージング用途において光の集光と焦点合わせに最適です。例えば、ウェハ上に配置されたマイクロレンズや、マクロ光学システムにも用いられます。

BK7光学 ガラス ウィンドウズ 高純度BK7ホウケイ酸ガラスを使用し、優れた光学均一性と低分散性を備え、350～2000nmの波長範囲で安定した透過率を実現します。優れた耐摩耗性と熱安定性を備え、レーザーシステム、分光計、イメージングデバイスに最適です。カスタムコーティングソリューションにも対応し、これらのウィンドウは特定の光学要件を満たし、要求の厳しいアプリケーションにおいて信頼性の高い性能を発揮するとともに、様々な動作条件下で一貫した品質を維持します。

フューズドシリカウィンドウ 高純度合成アモルファスシリカから製造され、UV（160nm）からIR（3500nm）までの広帯域透過率を実現します。1050℃の耐熱性と0.55×10⁻⁶/Kの低熱膨張係数を特徴とし、λ/10の面精度、10秒角以下の平行度、85%以上の有効径を実現します。サイズと形状はカスタマイズ可能で、反射損失を最小限に抑えるコーティングサービスも提供しています。レーザー保護、分光法、半導体リソグラフィー、真空システムなどに最適で、特殊形状、精密穴あけ加工、高出力レーザー最適化などのオプションもご用意しています。

ホウケイ酸（パイレックス）窓 高品質のホウケイ酸ガラスを使用し、低熱膨張、高温耐性、そして卓越した耐薬品性を備えています。シリコン材料と同等の熱安定性を備え、高温・精密光学用途に最適です。紫外から近赤外までの広帯域透過率を備え、450℃での連続動作や急激な熱衝撃にも耐えます。酸、アルカリ、有機溶剤に対する耐薬品性を備え、半導体リソグラフィー、医療機器、レーザー保護、真空システム、光学機器など、幅広い用途に使用されています。サイズ、形状、コーティングはカスタマイズ可能で、多様な産業ニーズにお応えします。

ゲルマニウムウィンドウ 2～17ミクロンの透過率を持つゲルマニウム素材で作られています。MT-Optics社では、このゲルマニウムを窓、鏡、レンズなどに加工いたします。

サファイアウィンドウ サファイア素材から作られた光学部品です。180～4500nmの透過域を誇り、紫外線から赤外線まで幅広い波長の光を透過します。1000nmにおける屈折率は1.755で、卓越した光学性能に貢献しています。サファイア特有の硬度と熱安定性により、過酷な環境下でも高い有用性を発揮します。

MgF₂（フッ化マグネシウム）ウィンドウ フッ化マグネシウムを原料とした光学部品です。この材料は、120～7000nmの広い透過域で知られています。この広い透過域により、紫外線から赤外線までの光を透過します。7000nmにおける屈折率は1.376で、この材料の独自の光学特性に貢献しています。

ボロフロートウィンドウ ショット社のマイクロフロートホウケイ酸ガラス製で、優れた耐高温性、耐薬品性、光学性能を備えています。シリコンウエハーと同等の低熱膨張係数を備え、高温・精密光学用途に最適です。優れた平坦性、紫外から近赤外までの広帯域透過率、450℃での連続動作や急激な熱衝撃への耐性を特徴としています。酸、アルカリ、有機溶剤に対して化学的に安定しており、半導体リソグラフィー、医療機器、レーザー保護、真空システム、光学機器など、幅広い用途に使用されています。サイズ、形状、コーティングはカスタマイズ可能で、多様な産業ニーズに対応します。

ブリュースターウィンドウ ブリュースター角の光学系で使用されるコーティングされていない基板です。S偏光とP偏光を分離するために使用されます。ブリュースター角に配置すると、P偏光の光は100%透過し、S偏光の光は20%反射されます。MT-Optics,Inc.は、BK7およびUV溶融シリカ製のブリュースターウィンドウを提供しています。

誘電体高反射ミラー 誘電体高反射膜をコーティングしたミラーは、金属ミラーよりも高い反射率を誇ります。高エネルギーレーザーシステムに最適で、効率的な光反射を可能にするため、レーザー加工や精密光学機器などの用途に不可欠です。

ダイクロイックミラー ある波長では高い反射率、別の波長では高い透過率を可能にするコーティングが施されています。MT-Optics, Inc. は多様な材質とサイズを取り揃えており、レーザーシステム、光学機器、その他の用途において高精度な光学性能を保証します。

金属コーティングミラー（Al Ag Au） 高純度アルミニウム、銀、金の薄膜を真空蒸着法で光学ガラス基板に成膜し、広帯域反射を実現しています。アルミニウム（Al）ミラーは250～2000nmの波長域を97%以上の反射率でカバーし、高い耐久性を備えています。銀（Ag）ミラーは、酸化防止コーティングを施し、可視光線および近赤外（400～1500nm）で98%以上の反射率を実現しています。金（Au）ミラーは、中赤外（700～10μm）で99%以上の反射率と優れた耐腐食性を備えています。レーザーシステム、分光計、天文学用途に最適なこれらのミラーは、特定の光学要件を満たすために、コーティングの厚さと波長範囲をカスタマイズできます。

ビームスプリッターキューブ 2つの精密直角プリズムを接合し、斜面に適切な干渉コーティングを施して構成されています。コーティングによる吸収損失は最小限で、透過率は平均50%に近づきますが、出力は部分的に偏光されます。偏光感度がオンライン注文において重要となる場合は、偏光キューブビームスプリッターまたは非偏光キューブビームスプリッターをお選びいただくことをお勧めします。

当社は光学部品を専門とし、最高品質のフィルターを提供しています。光の吸収、反射、干渉を応用し、紫外線、可視光線、赤外線の帯域にわたって光を正確に制御します。バンドパスフィルターはふるいのように特定の波長を透過させ、光ファイバー通信や研究に使用されます。カットオフフィルターは特定の波長を遮断し、赤外線フィルターは写真の画質を向上させます。ビームスプリッターは光を分割します。高度なプロセスで製造された当社のフィルターは、高い透過率と安定性を備え、研究からセキュリティまで、幅広い産業に利用されています。

吸収型減光フィルター 光吸収材料を使用し、フルスペクトル（400～2000nm）の光強度を色偏りなく均一に減衰させ、幅広い光学濃度（OD）オプションを提供します。高均質性の光学ガラスまたは溶融シリカから作られ、反射防止層（<迷光を低減する（反射率0.5%）フィルターは、3mmから50mmまでのカスタムサイズに対応します。レーザー出力調整やカメラの露出制御に最適なこれらのフィルターは、低分散、高い損傷閾値、そして長期にわたる安定した使用を可能にする耐湿・耐熱性を備えています。
